母線槽安裝施工

一、編制依據：

1、建設工程施工投標文件、答疑文件、圖紙會審文件及現場踏勘狀況。

2、建設工程施工圖紙。

3、國家現行標準、行業及當?shù)貜娭菩詷藴省⒁?guī)程、查驗標準。

4、工業設備安裝有限公司質量、環境、職業健康安全一體化《辦理手冊》、《程序文件》、《作業指導書》和《施工工藝標準》等企業標準。

5、修建電氣工程施工質量查驗規GB50303-2002

6、《電力建設安全作業規程》

7、產品出廠安裝說明書

二、工程概況：

工程稱號：

工程地址：

建設規模：

建設單位：

母線槽用途:本修建是工業生產為主。母線槽首要分為3200A和1000A兩種標準，材質為鋁制母線槽。

三、施工預備

1、技能預備

1.1設備及資料要求

（1）、封閉插接母線槽應有出廠合格證、安裝技能文件。技術文件應包含額外電壓、額外容量、實驗報告等技能數據。類型、標準、電壓等級、應契合規劃要求。

（2）、各種標準的型鋼應無顯著銹蝕，卡件、各種螺栓、墊圈應契合規劃要求，應是熱鍍鋅制品

（3）、其它資料：防腐油漆、面漆、電焊條等應有出廠合格證。

1.2作業條件：

(1)、施工圖紙及產品技能文件完全。

（2）、封閉插接母線槽安裝部位的修建裝修工程悉數結束。暖衛通風工程安裝結束。（3）、電氣設備（變壓器、開關柜等）安裝結束，且查驗合格。

（4）、合作土建裝修，確保其安裝方位及尺度正確無誤。

（5）、進行母線槽的查驗作業，查看出場資料的標準、類型、數量應與圖紙共同，附件、備件、質量證明文件及技能文件完全，一起應契合標準要求，按照監理的要求及時進行施工前的報驗，并作好查驗記載。

（6）、做好施工圖的審查、會審作業，并應參加規劃交底。

（7）、仔細學習有關的施工及查驗標準，掌握其技能標準，并按規劃要求施工。

（8）、做好施工前的技能交底和記載。

2、首要東西

安裝機具設備：

2.1首要機具：作業臺、臺虎鉗、鋼鋸、鎯頭、油壓煨彎器、電鉆、電錘、電焊機、力矩扳手等。

2.2測試東西：鋼角尺、鋼卷尺、水平尺、絕緣搖表等。

四.工藝流程

本工程對生產設備供電選用3200A和1000A兩種標準的封閉式母線槽，封閉式母線槽施工要求高，工程量較大，所以在施工工程中要嚴厲遵守施工質量標準要求，確保施工質量。

1工藝流程：

設備點件查看→支架制造及安裝→封閉插接母線槽安裝→試運轉查驗

2設備點件查看：

2.1設備開箱點件查看，應有安裝單位、建設單位或供貨單位共同進行，并做好記載。

2.2依據裝箱單查看設備及附件，其標準、數量、品種應契合規劃要求。

2.3查看設備及附件，分段標志應清晰完全、外觀無損害變形，母線槽絕緣電阻契合規劃要求。

2.4查看發現設備及附件不契合規劃和質量要求時，有必要進行妥善處理，經過規劃認可后再進行安裝。

3支架制造及安裝：

支架制造和安裝應按規劃和產品技能文件的規則制造和安裝，如規劃和產品技能文件無規則時，按下列要求制造和安裝。

3.1支架制造：

（1）、依據施工現場結構類型，支架應選用角鋼或槽鋼制造。應選用“一”字型、“1”型、“U”字型、“T”字型四種型式。

（2）、支架的加工制造按選好的類型，丈量好的尺度斷料制造，斷料嚴禁氣焊切開，加工尺度最大差錯5mm。

（3）、型鋼架的煨彎宜運用臺鉗用鎯頭打制，也可運用油壓煨彎器用模具頂制。

（4）、支架上鉆孔運用臺鉆或手電鉆鉆孔，不得用氣焊割孔，孔徑不得大于固定螺栓直徑2mm。

（5）、螺桿套扣，運用套絲機或套絲板加工，不許斷絲。

3.2支架的安裝：

（1）、封閉插接母線槽的另彎處以及與箱（盤）連接處有必要加支架。直段插生產建設母線槽支架的間隔不該大于2m。

（2）、埋注支架用水泥砂漿，灰砂比1∶3。425號及其以上水泥，應注灰飽滿、嚴實、不高出墻面，埋深不少于80mm。

（3）、膨脹螺栓固定支架不少于兩條。一個吊架運用兩根吊桿，固定結實，螺扣外露2～4扣，膨脹螺栓應加平墊和繃簧墊，吊架運用雙螺母夾緊。

（4）、支架及支架與埋件焊接處刷防腐油漆應均勻，無漏刷，不污染修建物。

4封閉式母線槽的安裝：

本工程對生產設備供電選用3200A和1000A兩種標準的封閉式母線槽，封閉式母線槽施工要求高，工程量較大，所以在施工工程中要嚴厲遵守施工質量標準要求，確保施工質量。

4.1一般要求：

（1）、封閉插接母線槽應按規劃和產品技能文件規則進行拼裝，拼裝前應對每段進行絕緣電阻的測定，丈量成果應契合規劃要求，并做好記載。

（2）、母線槽，固定間隔不得大于2.5m。水平敷設距地高度不該小于2.2m。

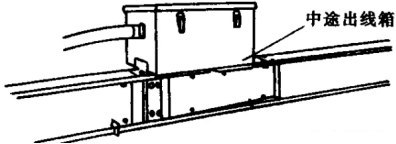

（3）、母線槽的端頭應裝封閉罩（圖1），各段母線槽的外殼的連接應是可拆的，外殼間有跨接地線，兩頭應牢靠接地。

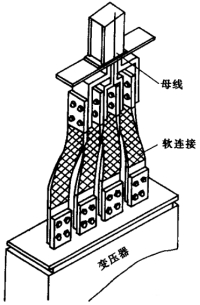

（4）、母線槽與設備聯接宜選用軟聯接（圖2）。母線槽緊固螺栓應由廠家配套供給，運用力矩搬手緊固。

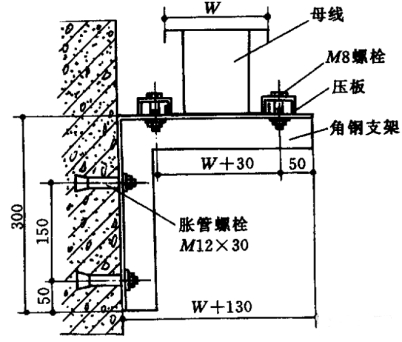

4.2母線槽沿墻水平安裝（圖3）。安裝高度應契合規劃要求，無要求時不該距地小于2.2m，母線槽應牢靠固定在支架上。

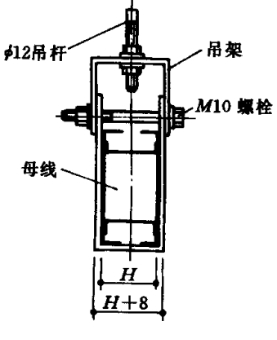

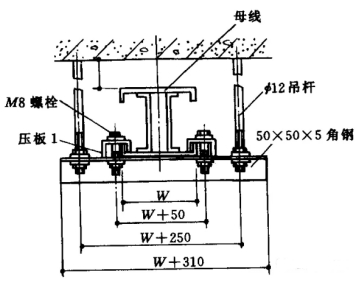

4.3母線槽懸掛吊裝。（圖4、圖5）吊桿直徑應與母線槽分量相適應，螺母應能調理。

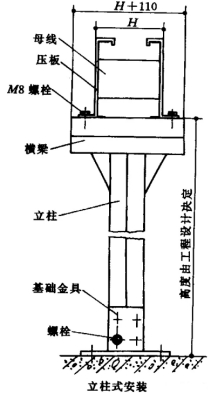

4.4封閉式母線槽的落地安裝（圖6）。安裝高度應按規劃要求，規劃無要求時應契合標準要求。立柱可選用鋼管或型鋼制造。

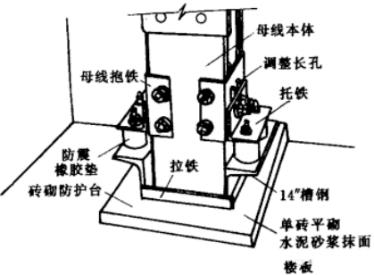

4.5封閉式母線槽筆直安裝。沿墻或柱子處，應做固定支架，過樓板處應加裝防震安裝，并做防水臺（圖7）。

圖7

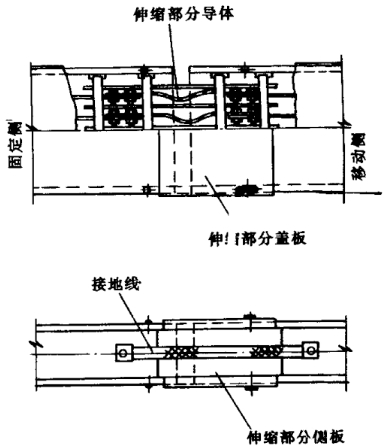

4.6封閉式母線槽敷設長度超過40m時，應設置彈性節，跨過修建物的彈性縫或沉降縫處，宜采納適應的辦法（圖8），設備定貨時，應提出此項要求。

圖8

4.7封閉式母線槽插接箱安裝應牢靠固定，筆直安裝時，安裝高度應契合規劃要求，規劃無要求時，插接箱底口宜為1.4m（圖9）。

4.8封閉式母線槽筆直安裝距地1.8m以下應采納維護辦法（電氣專用豎井、配電室、電機室、技能層等除外）。

4.9封閉式母線槽穿越防火墻、防火樓板時，應采納防火阻隔辦法。

5試運轉查驗：

5.1試運轉條件：變配電室已達到送電條件，土建及裝修工程及其他工程悉數完工，并收拾潔凈。

5.2對封閉式母線槽進行全面的收拾，打掃潔凈，接頭聯接緊密，相序正確，外殼接地良好。絕緣搖測契合規劃要求，并做好記載。

5.3與插接式母線槽聯接設備及聯線安裝結束，母線槽送電前應進行耐壓實驗，500V以下母線槽可用500V搖表搖測，絕緣電阻不小于0.5MΩ。

5.4送電要有專人擔任，送電程序應為先高壓、后低壓；先干線，后支線；先阻隔開關后負荷開關。停電時與上述次序相反。

5.5、車間母線槽送電前應無掛好有電標志牌，并通知有關單位及人員送電后應有指示燈。

5.6送電空載運轉24h無異常現象，辦理查驗手續，交總包單位運用，一起提交查驗資料。

5.7查驗資料包含：交工查驗單、變更恰談記載、產品合格證、證明書、測試記載、運轉記載等。

五、安裝與土建的施工合作：

1、施工各階段安裝與土建各工種在同一作業面穿插施工時，由項目部技能擔任人組織有關工種擔任人協調擬定作業程序，規則合理的時間差、空間差，避免發生沖突，影響工程進度和質量。

2、安裝單位和土建單位密切合作好預埋件、預留孔洞的埋設和預留，重要埋件要確保萬無一失，一般埋件要確保方位到位精確，力求做到不遺失、不偏位。

3、留洞由土建施工，安裝合作查看查驗，土建施工結束后，要向安裝辦理預留洞交接記載。

4、安裝施工人員不得隨意在修建物樓板，墻板上打洞，因特殊原因需求破壞修建物時，應與土建洽談，確認方位后，經土建工程師贊同方可打洞，觸及結構的重要部位時，有必要征求土建部分和規劃院的贊同，不可擅自行事。

5、安裝施工進程中，不得污染、損壞墻面、門窗、地上等，土建也應協調搞好安裝制品、半制品的維護，不得隨意搬動已完好的管道、線路、開關、閥門，未交工的廁所，衛生間制止運用，不得隨意取走預留管口的管堵，互相維護和尊重對方的勞動成果。

六、質量通病的防治：

質量通病的發生，首要原因是工程施工前對質量通病的發生沒有預見，沒有采納有效的防治辦法，施工中沒有嚴厲按工藝要求施工，關鍵環節點沒有得到操控，盯梢查看的力度不行，致使施工中簡化工序、關鍵環節處理不仔細等。各首要分項工程質量通病防治辦法：

常發生的質量問題及防治辦法

序號	常發生的質量問題	防治辦法
1	設備及零部件減少、損壞	開箱清查要細，將缺件、損壞件列好清單，同供貨單位協高處理，加強保管
2	接地維護線遺失和連接不緊密，缺防緊辦法	仔細作業，加強自檢、互檢及專檢
3	刷油漆遺失和污染其它設備支架	加強自檢、互檢對其它工種的制品，仔細維護
4	各種型鋼等金屬資料、除銹不凈、刷漆不均勻，有漏刷現象	1.加強資料辦理作業，加強作業責任心；2.作好自互檢
5	母線槽搭接空隙過大，不能滿足要求	1.母線槽壓接用墊圈應契合規則要求，關于加厚墊圈應在施工預備階段前加工；2.母線槽搭接處（面）運用板銼，銼平；3.仔細查看

七、制品維護辦法：

要把安裝進程和土建工程作為一個整體來對待，在安裝進程中，地上鋪設彩條布，重物和東西放在自制木板上，一起留意維護廠房的墻面、頂板、門窗及油漆、裝修等避免碰壞。

1、絕緣瓷件、夾持件應妥善保管，輕拿輕放、避免碰傷，已安裝好的瓷件不該承受其他應力，以防損害。

2、已調平直的母線槽，不得亂放，不得在母線槽上放置重物。

3、封閉、插接式母線槽及其夾持件在裝卸、運送進程中，應留意輕拿輕放，不得隨意在地上拖拉，不得隨意撤除包裝物。臨時堆積時，應擺放整齊，并有防塵、防水辦法，不得在母線槽上放置修建資料，不得在母線槽上作業。如有其它工種作業應對封閉插接母線槽加維護，避免損害

4、封閉、插接式母線槽安裝結束，應采納密封辦法。配電間、車間墻面需二次粉刷時，應避免砂漿、塵埃、油漆等進入母線槽，并懸掛顯著的標識牌，以防物體碰擊或人為損壞。

5、封閉、插接式母線槽安裝結束，暫時不能送電，或有其他工種作業，應對母線槽加以維護，母線槽送電查看結束，配電間、電氣室宜關門落鎖，現場設置顯著標志牌，避免人為損壞。

6、安裝、調試、試運轉階段應拉好彩條布，畫好警戒線，避免閑雜人員進入。
