跟著電力業務的開展和智能電網的升級，電力數據中心對供電體系的可靠性和智能保護要求越來越高。數據中心機柜端配電設計要滿意傳統機房的配電功用，還應滿意遠期設備擴容；同時，盡可能削減設備擴容對已投運設備的影響。供電體系除滿意高可靠性外，還應該具有強力的監控功用，機房運維人員隨時能夠了解機柜負載狀況、各配電分支回路的電氣狀態和不同負載機群的電量消耗等。

當前，機房的配電容量一般保持在必定的范圍內，通常依照服務器機柜、刀片機柜、網絡機柜、作業機柜、小型機機柜等，常規數據中心單機柜負荷一般在3 kW~8 kW之間。根據各類設備功率不同，電氣銜接器接口標準也有所區別，這為供電根底配套實施帶來了極大的挑戰。傳統落地式配電單元 （列頭柜） 已不能滿意越來越多的供電需求。

近年來，跟著數據中心靈敏性和多元化開展，一種愈加靈敏的機柜端設計計劃逐步在電力機房中得到使用，即母線槽配電體系。現在已有大量大型數據中心采購母線槽設計計劃，如 Google、Face?book、阿里巴巴和騰訊等數據中心。母線槽在電力職業作為一種導線使用已經有幾十年的歷史，可是關于電力數據中心使用而言，則比較新穎，使用案例不多。與傳統電纜方法比照，母線槽具有愈加可靠的安全性、接口電阻和溫升操控也愈加優勝。 1 母線槽結構原理母線槽是由銅、鋁母線柱構成一個封閉金屬設備，用來為分散體系各個元件分配較大功率。母線槽以銅或鋁作為導體、用非烯性絕緣支撐，然后封裝到金屬槽中構成的新型導體。機房母線槽的額定電壓 380 V，適用于溝通 50 Hz，額定電流 250~ 6 300 A三相四線制或三相五線制供配電工程中，它具有容量大、裝拆簡略、施工周期短等特點。 1. 1 分類及開展按用處分，母線槽一般分始端母線槽、直通母線槽、L型筆直彎通母線、Z型筆直偏置母線、T型筆直三通母線、X型筆直四通母線等，以及有關附件及緊固設備。按絕緣方法，分為空氣式、密集式和高強度三種插接母線槽。按其結構及用處，可分為密集絕緣、空氣附加絕緣、空氣絕緣、耐火絕緣等；按其外殼資料分為鋼外殼、鋁合金外殼和鋼鋁混合外殼母線槽。母線槽的開展已經經歷三代，榜首代為空氣型母線槽、第二代為密集型母線槽、第三代為復合絕緣性母線槽，母線槽的開展技能日臻完善和成熟。 1. 2 優點剖析母線槽以銅排或鋁為導體，電流容量很大且電氣性能、機械性能好。母線槽的外殼為金屬，具有不焚燒、安全可靠性且使用壽命長等特點。與傳統電纜比較，管道或橋架所占方位較少，關于大型建筑物的施工和線纜排布十分有利。

母線槽的主要特點如下：

（1） 容量大、壓降很小、短路負載能力強；

（2） 可靠性高；

（3） 外形小且美觀、重量輕；

（4） 施工銜接方便，查看簡略。

1. 3 缺陷剖析

母線槽作為一種新型的結尾供電技能，相同存在以下不足之處：

（1） 防護等級：現在職業干流品牌機房母線槽多選用空氣型母線，防護等級為IP40。裝置時需考慮空調冷凝水防護問題，如主機房地板下裝置空調水管，則不主張選用地板下裝置計劃；

（2） 對機柜頂部空間要求相對較大，對凈高較小的機房，裝置條件可能存在約束；

（3） 智能監控收集功用：機房母線槽對骨干和每個機柜結尾的用電參數進行監控收集，需別的敷設通訊線纜，工序上比較精密列頭柜雜亂。

2.機房母線槽組成電力機房專用母線槽體系由六部分構成：線槽主體、端部饋電模塊、線槽銜接模塊、接線盒、監控模塊和通訊模塊。

3.母線槽主體外殼供給線槽保護，進步熱穩定性，滿意各種裝置方法，如豎直吊裝或者水平裝置，側邊可貼標識。導電銅排是根據載流量需求選擇不同截面，外表鍍錫，增強抗腐蝕性并減小接觸電阻的電解銅。外表的絕緣資料具有良好的可短路電流能力。

4.端部饋電模塊端部饋電模塊用于將電力接入母線槽體系。端部饋電模塊內置斷路器、監控模塊以及通訊模塊等，斷路器規格按每列負載需求裝備。

5.線槽銜接模塊線槽銜接模塊用于端部饋電模塊與母線槽主體，線槽主體與主體之間，線槽主體與彎頭之間的銜接。

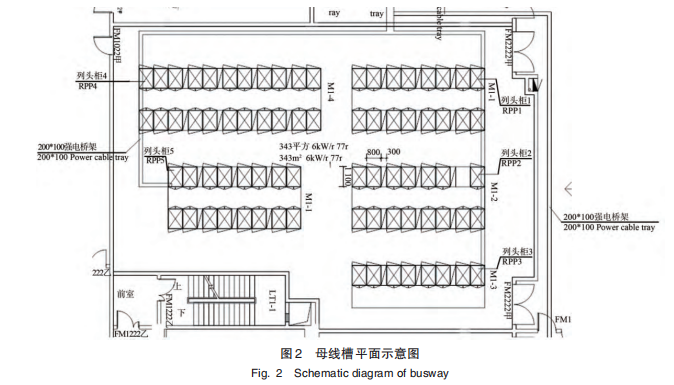

6.銜接盒接線盒能夠在母線槽主體上裝置，接線盒內置操控空開及給機柜供電的插座。現在職業上，接線盒在母線槽主體上裝置，大多數均支持熱插拔方法，靈敏卡位固定，方便隨時為擴容負載供給電氣銜接。接線盒在母線槽主體上詳細裝置方位職業上基本由兩種設計狀況，固定裝置和靈敏裝置，Sch?neider 等供應商選用固定式方位裝置，即母線槽主體上每隔 600 mm 預留一個裝置孔位供給接線盒裝置。PDI、Startline等供應商可在主體上任何方位裝置。對不同尺度規格機柜擺放而言，無疑后者愈加合適機房的設計。 2. 7.監控模塊監控模塊分為結尾及主控單元兩部分。結尾單元為機房母線槽通過在端部饋電模塊、接線盒等部件裝備智能化電量儀等電氣收集模塊，可即時收集功率、電流、電壓等電氣數據。主控單元包含硬件主控單元和軟件辦理平臺。機房母線槽設計本文以某約 300 平米的電力機房為例，進行母線槽計劃和傳統列頭柜計劃設計比較。該區域可安置 9列機柜，每個列頭柜對就近兩列機柜供電，每個機柜尺度為800 mm×1 100 mm。如圖2所示。
